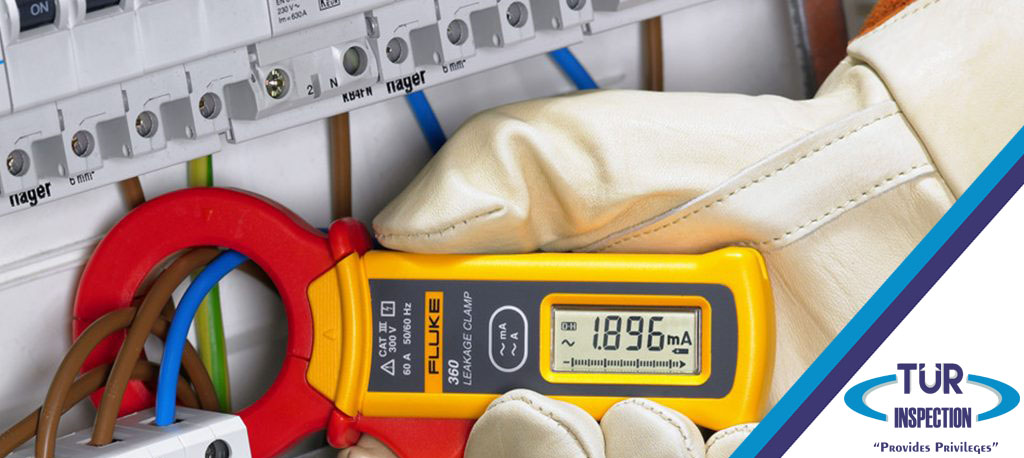

Kaçak Akım Testi LVD Testi

Kaçak akım, toprak hattı direncinin yüksek olmasından ya da toprak hattına bağlı olan kablonun başka bir yer ile temas etmesinden dolayı  elektrik tesisatından uzaklaştırılamaz. Böyle olaylar sırasında kaçak akım insan hayatı için oldukça tehlikeli bir hal almakta ve tehdit oluşturmaya başlamaktadır.

Mevcut kaçağın 30 mA üzerine çıkması halinde ise geri dönüşü olmayan sorunlarla karşılaşmamak içten bile değildir. Hemen hemen her cihaz ve her makine kendi içinde kaçak akım oluşturur. Burada oluşabilecek bu tehlikeleri önlemek adına otomatik ayırma işleminin gerçekleşebilmesi için aşırı akım korumasına ilave olarak toprak arızası/artık akım koruması oluşturulmalıdır.

Aşırı akım koruması algılama seviyesinin altındaki toprak arızası akımlarının ürünlerde ve donanımlarında açabileceği hasar ve zararları en aza indirgemek için bu sistem sağlanmalıdır. Bu cihazların ayarları yapılırken, donanımın doğru çalışmasıyla uyumlu olacak biçimde ve mümkün olduğu kadar düşük tutulmalıdır.

RCD cihazları önceden imalatçı firmalar tarafından tespit edilen ve açma akım eşik değeri 30 mA ile 500 mA arasında değişkenlik gösteren ve sistemin bir bölümünde yada cihazlarda izolasyon hatası oluştuğu zaman rezidüel akımın cihazın belirlenen açma eşik değerine ulaştığında arızalı kısmı yada cihazı besleme kaynağından ayırmaktadır. Devreden ayırma işlemi ani olarak genellikle 20 ms ile 50 ms arasındaki bir değerde yani 50 Hz’lik sistemde 1 ila 2,5 periyotluk süre arasında gerçekleşmektedir.

Topraklama tesislerinin kurulumu esnasında kullanılacak kaçak akım koruma rölesi yani RCD cihazlarının doğru zamanda ve doğru anma değerlerinde açma işlemini yaptığının kontrolü büyük önem taşımaktadır. Bu gibi sistemler için insan güvenliği bakımından alınan tedbirlerin en başında RCD kaçak akım koruma rölesi cihazları gelmektedir. Ancak elektrik tesisinde kısa devre hata akımlarına karşı elektrikle çalışan cihazları korumak ta büyük önem taşımaktadır.
